AD8206单电源差动放大器的概述及示意图分析
AD8206是一款单电源差动放大器，适合在存在大共模电压的情况下放大小差分电压。输入共模电压范围为-2 V至+65 V。典型单电源电压为5 V。

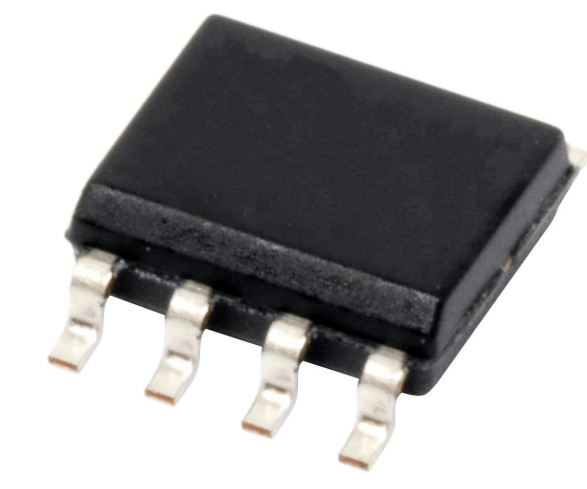

AD8206采用8引脚SOIC封装，额定温度范围为−40°C至+125°C的汽车温度范围。相对于温度的出色直流性能使测量环路误差保持最小。失调漂移典型值小于15 µV/°C，增益漂移典型值低于30 ppm/°C。
利用5 V电源和VREF1和VREF2引脚，输出失调可在0.08 V至4.7 V范围内调整。当VREF1与V+引脚相连，VREF2与GND引脚相连时，输出设置为半量程。将两个基准引脚与GND相连可提供从地电压附近开始的单极性输出。将两个基准引脚与V+相连可提供从V+附近开始的单极性输出。通过向VREF1和VREF2引脚施加外部电压，可获得其他失调。

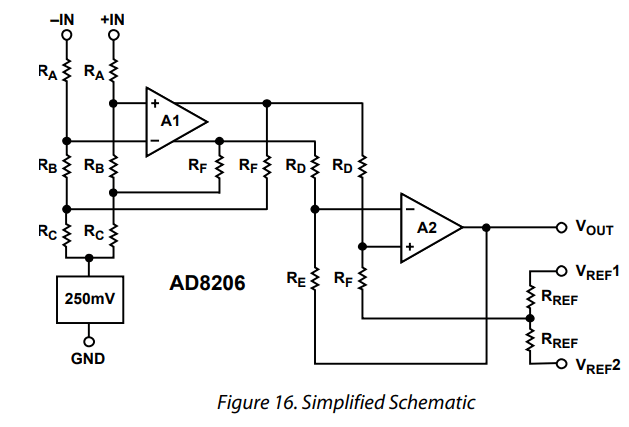

通过衰减引脚1和引脚8的电压，使AI放大器的输入保持在电源电压范围内（即使引脚1和引脚8的电压高于电源电压或低于地电压）。250 mV的基准电压将衰减器偏置在地电压以上。这使得放大器能够在存在共模负电压的情况下工作。
输入网络还会衰减正常（差分）模式电压。AI放大器将衰减后的信号放大26倍。输入和输出均为交流耦合。
A2将AI输出的差分电压转换为单端信号，并提供进一步放大。第二级的增益为12.6。
基准电压输入VREF1和VREF2通过电阻连接到A2的正输入端，这样可以在输出工作范围内的任何位置调节输出失调电压。当使用基准引脚时，该放大器的增益从参考电压到输出为1 V/V。当这些引脚并联使用时，增益为0.5 V/V。
电阻R4、R5、R6、R7和R8的比率被修整到高精度（超过80 dB的共模抑制比）。这是通过激光修整实现的，可将电阻比率匹配精度控制在0.01%以内。
总增益20是由第一级1/16.7的输入衰减率乘以第二级26的增益以及第二级12.6的增益得到的。
A2的输出级是甲类（Class A），具有PNP上拉晶体管和300 μA的电流下拉能力。
特征
• 电流检测应用的理想选择
• 高共模电压范围：
正常工作范围：-2 V至+65 V
极限值范围：-25 V至+75 V
• 增益 = 20
• 扩展的工作温度范围
8引脚SOIC：-40°C至+125°C
• 双向操作应用
• 出色的交流与直流性能
失调漂移：15 µV/°C
增益漂移：±30 ppm/°C
CMRR：80 dB（直流至20 kHz）
应用
高压侧电流感应
电机控制
变速器控制
柴油喷射控制
发动机管理
悬架控制
车辆动态控制
DC-DC转换器
